技术贴|Gestton捷思通无线会议系统厂家安利大三芯(TRS)的标准接法
对于音频设备来说,音频信号的传输可以说是整个系统的“心脏”了,这个心脏血液循环的如何,直接影响到整个设备的性能。因此对于音频设备,无非就是音频信号平衡和非平衡的传输,其中“大三芯”的接法尤其重要。下面就由捷思通无线会议系统厂家Gestton捷思通来安利一下大三芯(TRS)的标准接法吧~
大三芯与线的焊接
TRS接头俗称“大三芯”,就是音频设备连接插头,用于音频信号平衡和非平衡的传输。(此时功能与卡侬插头一样)。

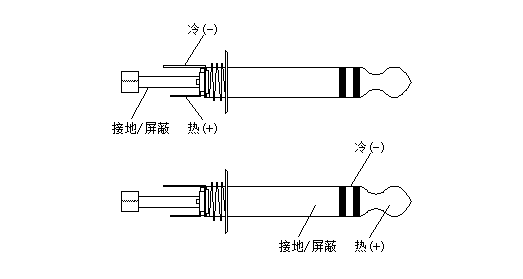

大三芯分为1接地端、2热线(又称火线“+”)、3冷线(又称零线“-”)(如图1):

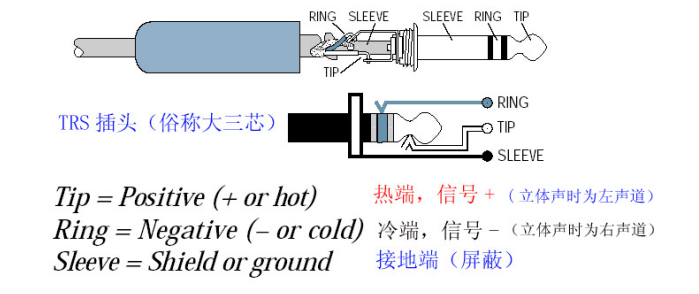

我们常用的话筒线为两芯带屏蔽的信号线,线的屏蔽层焊接到1端(接地端),线的红色线芯焊接到2端(热线),线的白色线芯焊接到3端(冷线),这是平衡的接法。(如图2):
最后,如果看完本文章还不懂如何安装视频会议系统的话,建议要通过捷思通官网咨询我们在线客服,或直接拨打Gestton捷思通无线会议系统厂家服务热线:400-850-9833,超过10年行业经验的Gestton捷思通技术大神为您答疑。
