技术贴|关于串口接头（232头）的接法不得不说的那些事！
越来越多朋友问小编怎么接串口接头！这么专业又高难度的问题，小编也不懂哇！只能寻求Gestton捷思通无线会议系统厂家的技术大神们帮助。好吧，在大神们的帮助下，小编来开一贴如何接串口接头！看完之后，不要再说不会接串口接头啦！注意，本贴主要讲解如何接串口头（232）。
串口头（232）与线的焊接

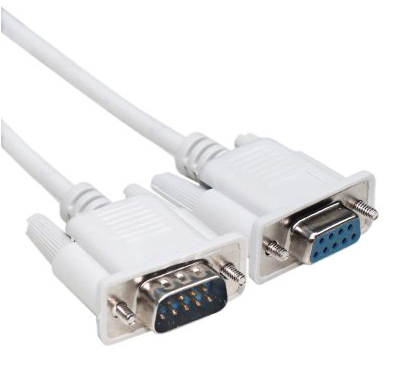

串行接口简称串口（RS-232），也称串行通信接口或串行通讯接口（通常指COM接口），是采用串行通信方式的扩展接口。下面介绍其引脚定义（如图1）：
引脚号 对应信号 对应信号
1 载波检测 DCD
2 接收数据 RXD
3 发送数据 TXD
4 数据终端准备好 DTR
5 信号地线 SG
6 数据准备好 DSR
7 请求发送 RTS
8 清除发送 CTS
9 振铃指示 RI

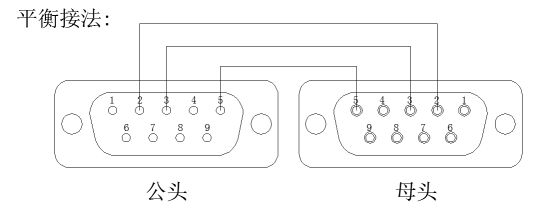

串口接口D9的平衡焊接方法（如图2）：

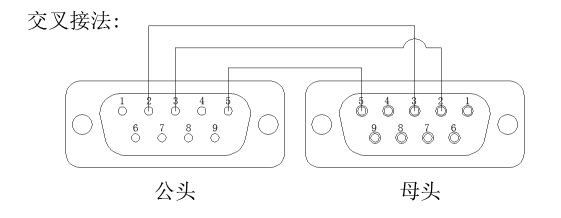

串口接口D9的交叉焊接方法（如图3）：
最后，如果看完本文章还不懂如何接串口接头的话，建议要通过Gestton捷思通官网咨询我们在线客服，或直接拨打Gestton捷思通无线会议系统厂家服务热线：400-850-9833，超过10年行业经验的捷思通技术大神为您答疑。
