干货|无线会议系统厂家技术解码：你知道怎么接DVI接头吗？
小编就问你一个问题：你知道怎么接DVI接头吗？不知道吧，赶紧跟着小编来看看无线会议系统厂家Gestton捷思通会议系统的技术大神们是怎么解答的吧~下面开始解码DVI接头的接法！
DVI头与线的焊接
DVI是基于TMDS(Transition Minimized Differential Signaling)，转换最小差分信号)技术来传输数字信号，TMDS运用先进的编码算法把8bit数据(R、G、B中的每路基色信号)通过最小转换编码为10bit数据(包含行场同步信息、时钟信息、数据DE、纠错等)，经过DC平衡后，采用差分信号传输数据，它和LVDS、TTL相比有较好的电磁兼容性能，可以用低成本的专用电缆实现长距离、高质量的数字信号传输。TMDS技术的连接传输结构如图1所示。数字视频接口（DVI）是一种国际开放的接口标准，在PC、DVD、高清晰电视（HDTV）、高清晰投影仪等设备上有广泛的应用。
无线系统厂家捷思通的技术大神说，DVI可分为以下几种：

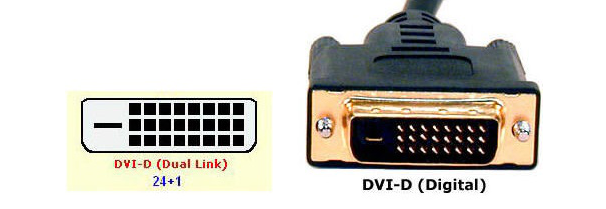

DVI-D只有数字接口（DVI-D如图1）：

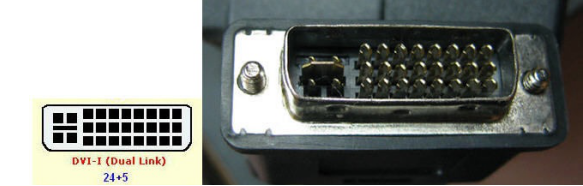

无线系统厂家捷思通的技术大神表示DVI-I有数字和模拟接口（DVI-D如图2）：

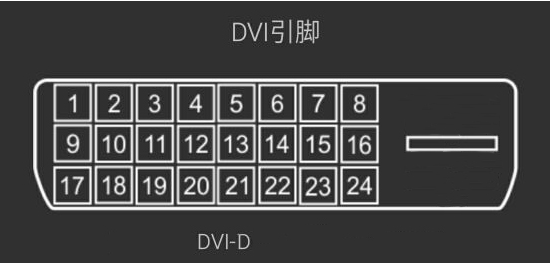

无线会议系统厂家Gestton捷思通提醒您要注意DVI-D其引脚定义（如图3）：
引脚号 对应信号
1 TMDS数据 2-
2 TMDS数据 2+
3 TMDS数据 2/4 屏蔽
4 TMDS数据
5 TMDS数据
6 DDC时钟
7 DDC数据
8 模拟垂直同步
9 TMDS数据 1-
10 TMDS数据 1+
11 TMDS数据 1/3 屏蔽
12 TMDS数据 3-
13 TMDS数据 3+
14 +5V直流电源
15 接地（+5回路）
16 热插拔检测
17 TMDS数据 0-
18 TMDS数据 0+
19 TMDS数据 0/5 屏蔽
20 TMDS数据 5-
21 TMDS数据 5+
22 TMDS时钟屏蔽
23 TMDS时钟+
24 TMDS时钟-

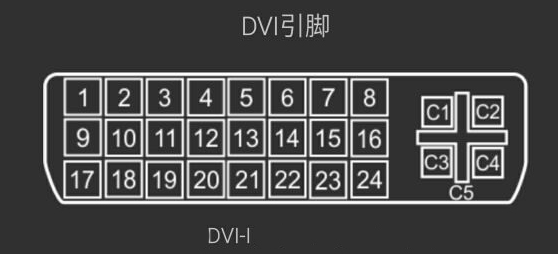

下面介绍DVI-I其引脚定义（如图4）：
引脚号 对应信号
1 TMDS数据 2-
2 TMDS数据 2+
3 TMDS数据 2/4 屏蔽
4 TMDS数据
5 TMDS数据
6 DDC时钟
7 DDC数据
8 模拟垂直同步
9 TMDS数据 1-
10 TMDS数据 1+
11 TMDS数据 1/3 屏蔽
12 TMDS数据 3-
13 TMDS数据 3+
14 +5V直流电源
15 接地（+5回路）
16 热插拔检测
17 TMDS数据 0-
18 TMDS数据 0+
19 TMDS数据 0/5 屏蔽
20 TMDS数据 5-
21 TMDS数据 5+
22 TMDS时钟屏蔽
23 TMDS时钟+
24 TMDS时钟-
C1 模拟垂直同步
C2 模拟绿色
C3 模拟蓝色
C4 模拟水平同步
C5 模拟接地（RGB回路）
DVI转VGA需要注意什么？
无线会议系统厂家捷思通的技术大神表示，不单止要注意通道、信号类型和针数的参数，还要注意是否可以转换成VGA。
类型 信号类型 针数 备注
DVI-I单通道 数字/模拟 18+5 可转换VGA
DVI-I双通道 数字/模拟 24+5 可转换VGA
DVI-D单通道 数字 18+1 不可转换VGA
DVI-D双通道 数字 24+1 不可转换VGA
最后，如果看完本文章还不懂如何接DVI接头的话，建议一定要通过无线会议系统厂家捷思通官网（www.gestton.cn）咨询我们在线客服，或直接拨打无线会议系统厂家捷思通服务热线：400-850-9833，超过10年行业经验的无线会议系统厂家捷思通技术大神提供技术支持。
